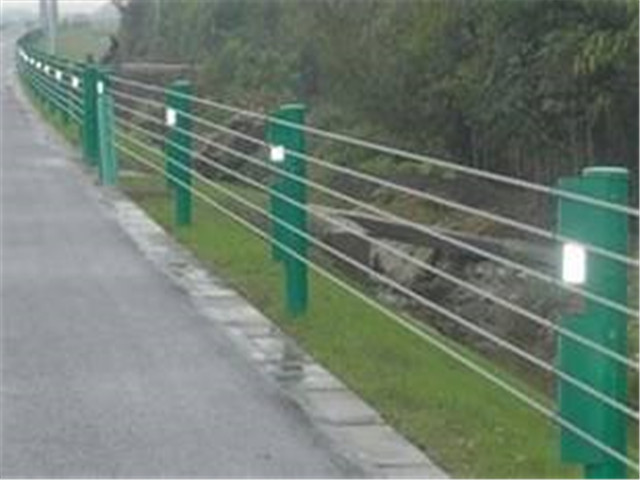

缆索护栏的安装步骤介绍

作者:河北川鑫   来源:新闻中心   发表时间:2020-07-23   浏览

缆索护栏的安装步骤详细介绍

一)放线

1、应在设置缆索护栏的路段确定好控制点,例如弯道转角等,然后在控制点之间测定距离。

2、端部立柱、中间端部立柱、中间立柱的位置根据实测距离及控制点分布情况进行最后调整、定位。

3、立柱位置确定以后,应详细了解地下管线、构造物的位置,以便进行合理的处理。

(二)端部立柱和中间端部立柱的基础施工

1、应根据最后确定的基础位置挖坑,达规定标高,基坑尺寸经检验合格后,铺砌基底的片石混凝土。经夯实后,立基础模板,各部尺寸检查合格后,浇注水泥混凝土。待混凝土完全凝固后拆模,然后分层回填夯实,每层不超过15cm,直至规定的标高。  成都缆索护栏

2、端部立柱或中间端部立柱设置在桥梁、挡墙、涵洞、通道等人工构造物的水泥混凝土中时,需在构造物的水泥混凝土浇注前,按设计图的要求支立模板,在孔穴周围配置钢筋,并与构造物的混凝土一起浇注。

(三)中间立柱的埋设

1、中间立柱埋设于土中时,一般有以下几种施工方法:

(1)挖埋法。在设置中间立柱的位置挖孔穴,孔的直径不应小于20cm。达规定深度后,放入中间立柱。定位后,用砂土分层回填夯实,每层回填土的厚度不得超过10cm。

(2)钻孔法。在设置中间立柱的位置用螺旋钻孔机等机械钻孔,待钻孔达埋置立柱深度的一半左右时,再把立柱打到要求深度。

(3)打入法。在设置中间立柱的缆索护栏位置直接用打桩机(气动打桩机、振动打桩机等)把立柱打入土中。立柱不应产生明显的变形、倾斜或扭曲。

无论采用哪一种施工方法,都要求立柱位置正确,纵向和横向位置与道路线形相一致,标高符合规定,并不得损坏立柱端部。

2、中间立柱埋设于混凝土中时,可根据底座条件及护栏类型进行埋入部的设计。一般需要在水泥混凝土构造物上顶留孔穴,在孔穴周围配置钢筋。

(四)安装托架

中间立柱或中间端部立柱上的托架,应按各类护栏托架编号和组合正确固定在立柱上。

(五)架设缆索  成都缆索护栏

1、在端部立柱和中间端部立柱的基础混凝土强度达设计强度80%以上时,准许架设缆索。

2、把缆索支放在端部立柱的旁边,通过中间的支架向另一端滚放缆索。应避免在路面上长距离拖拽缆索,以免擦伤镀锌层。

3、从一头的端部立柱开始,先调节好端部立柱的索端锚具,把缆索一端松开,用楔子固定或采用注入合金把缆索锚固。再装上拉杆调节螺栓,并把索端锚具安装到端部立柱上。

4、装设端部立柱上的索端锚具后,顺着中间立柱依次把缆索临时夹持在托架规定位置上,一直连接到另一端的端部立柱或中间端部立柱上。

5、在另一端的端部立柱或中间端部立柱上设置倒链滑车(或杠杆式倒链张紧器)把缆索临时拉紧,直到看不出缆索有挠曲为止,
